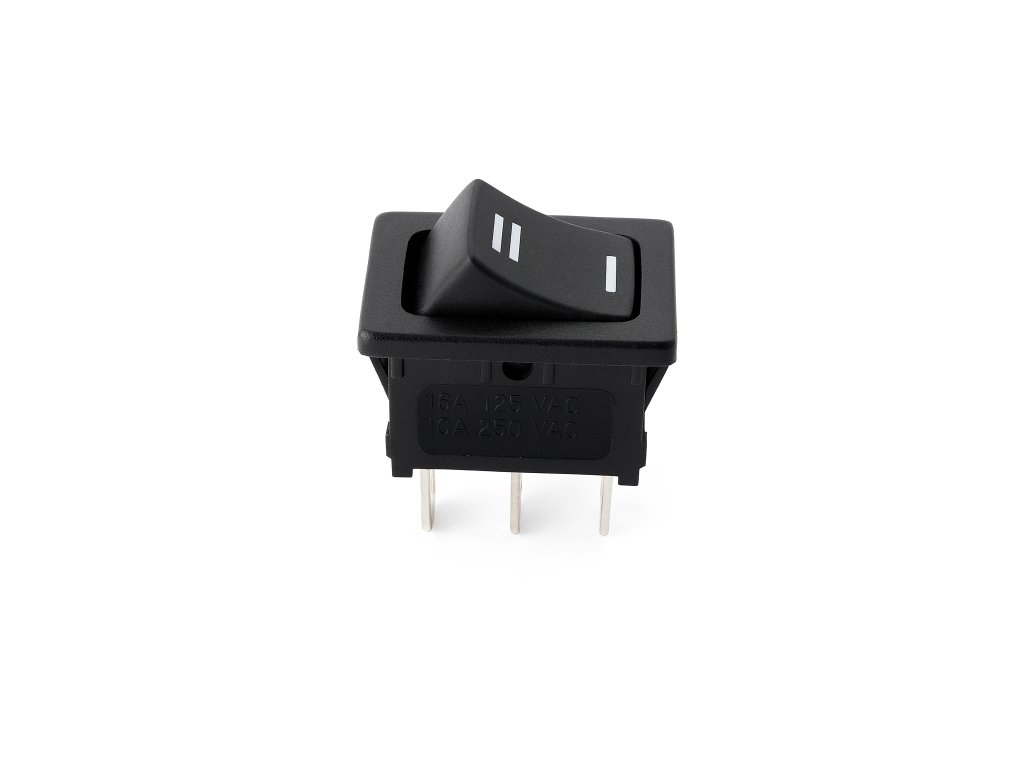

Kolébkový spínač M2B RL3112H5BK/BKP40

Jednopólový kolébkový (rocker) vypínač pro panelovou montáž, vhodný pro síťové i stejnosměrné aplikace. Černé provedení s aretací v poloze ON/OFF, robustní plastové tělo odolné vůči mechanickému namáhání a zvýšené teplotě. Ideální pro přístrojové panely, spotřebiče a průmyslová zařízení.

Základní parametry

• Typ obvodu: SPST (jednopólový, jednopolohový)

• Jmenovité napětí: 250 V AC / 125 V AC

• Jmenovitý proud: 10 A (při 250 V AC), 15 A (při 125 V AC)

• Provozní teplota: –20 … +85 °C

• Odpor kontaktu: ≤ 50 mΩ

• Izolační odpor: ≥ 100 MΩ (500 V DC)

• Elektrická životnost: min. 50 000 sepnutí

• Mechanická životnost: min. 100 000 sepnutí

• Krytí čelního panelu: IP40 (standard), volitelně IP65 s těsnicí krytkou

Rozměry (typické pro sérii RL)

• Montážní otvor: 30 × 22 mm (zaoblené rohy)

• Vnější rozměry vypínače: cca 32 × 25 mm, výška nad panelem 9 mm

• Tloušťka panelu: 1–4 mm

• Připojení vodičů: faston 6,3 × 0,8 mm

Další informace

• Barva: černá (BK/BKP40 označuje černý rámeček a kolébku)

• Materiál: samozhášivý plast UL94-V0

• Certifikace: CE, UL, cUL, VDE (dle konkrétní varianty)
